近日，半岛.体育（中国）官方网站化学工程学院辽宁省“能源材料与电化学”重点实验室安百钢教授团队的研究成果“Large-scale synthesis of 3D ordered microporous carbon at low temperature using cobalt ions exchanged zeolite Y as a template” 作为当期封面论文在《New Carbon Materials》（中英文）在线发表。赵宏伟博士为论文第一作者，安百钢教授为通讯作者，李莉香教授为共同通讯作者。该项目研究工作得到了国家自然科学基金、辽宁省特聘教授项目、辽宁省博士科研启动基金、半岛.体育（中国）官方网站人才项目以及辽宁省能源材料与电化学重点实验室的支持。

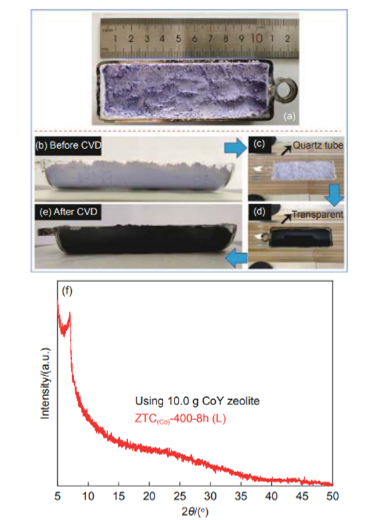

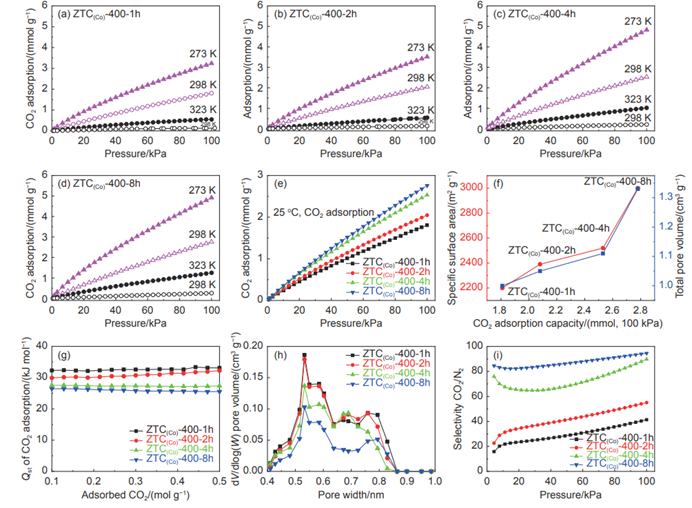

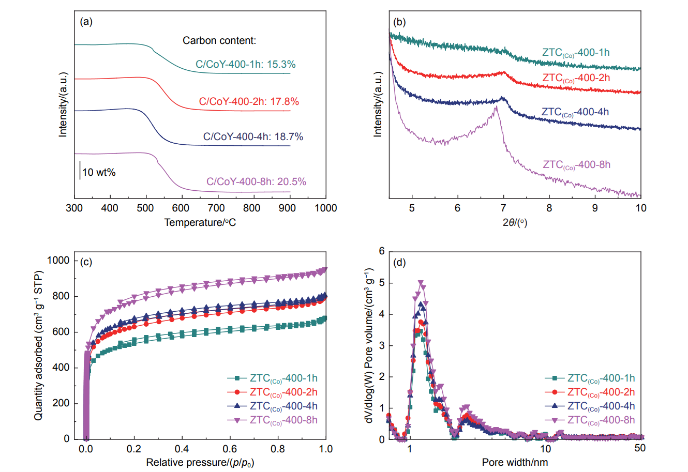

　　沸石模板碳（ZTCs）由于具有独特的三维有序微孔结构和高的表面积，使其在吸附和能量存储等方面表现出诸多优异的性能。然而，ZTCs的有效合成策略缺乏和大规模合成困难严重限制了其发展。本文通过使用钴离子交换的Y型沸石分子筛作为模板，采用直接乙炔化学气相沉积（CVD）的方法，开发出一种低温CVD合成及宏量制备ZTCs的简单工艺路线。沸石中的钴离子作为Lewis酸位点，通过d-π配位效应催化乙炔在400 ℃低温热解，使碳沉积选择性地发生在沸石内部。通过对CVD温度和时间的优化，ZTC(Co)-400-8h具有优异的三维有序微孔结构、高比表面积（3000 m ² g ^-1）、大的孔体积（1.33 cm ³ g ^-1）（如图1），CO2吸附容量和选择性分别为2.78 mmol g ^-1（25℃，100 kPa）和98（如图2）。简单的合成条件可实现高质量ZTCs的宏量制备，使用10.0g/批次沸石模板制备的ZTC(Co)-400-8h(L)的比表面和孔体积可达到2700 m2 g ^-1和1.27 cm3 g ^-1（如图3）。

　　相关链接： http://xxtcl.sxicc.ac.cn/cn/article/doi/10.1016/S1872-5805(23)60776-0
